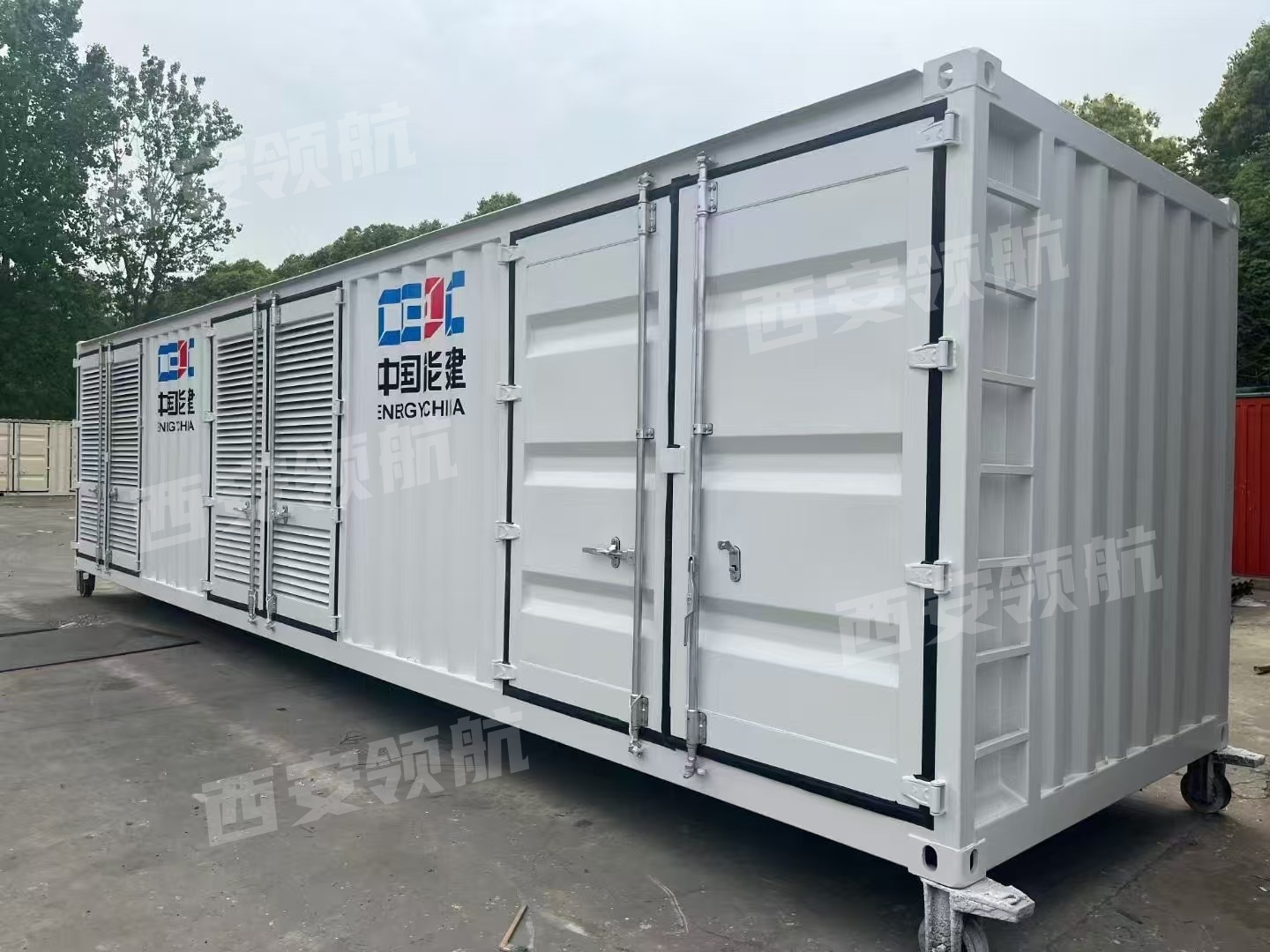

在设计集装箱设备箱时，为降低震动对舱体的影响，需从激励源分析、结构固有频率调整、振动响应计算、局部振动控制、实际工况测试五个方面进行系统性设计，以避免共振、优化结构强度并提升整体稳定性。具体分析如下：

一、识别并分析振动激励源

设备在集装箱内部运行过程中可能受到多种振动激励源的影响，包括但不限于：

1. 螺旋桨干扰力：螺旋桨在转动时会产生脉动水压力和轴承力，这些力会传递到船体上，引起振动。
2. 柴油机干扰力：柴油机运转时，运动部件的惯性力和气缸内气体爆炸压力会产生周期性干扰力，对船体结构造成振动。
3. 波浪激起的振动：船舶在航行过程中受到波浪的冲击，会引起船体的衰减振动或持续共振。
4. 其他干扰力：如排气压力脉动、推进系统振动等也可能对船体结构产生振动影响。
5.


二、计算船体固有频率

船体固有频率是船体结构在自由振动时的频率，它与船体的结构形式、质量分布和刚度等因素有关。在设计时，需要采用有限元方法等详细计算船体的固有频率，特别是与振动激励源频率相近的主振动频率。通过计算，可以了解船体结构的振动特性，为后续的振动控制提供依据。

三、避免共振现象

当振动激励源的频率与船体固有频率相等或相近时，船体将发生共振现象，导致振幅急剧增大，对船体结构造成严重损害。因此，在设计时需要采取以下措施避免共振：

1. 调整上层建筑布置：通过改变上层建筑的布置形式，可以改变船体的质量分布和刚度分布，从而调整船体的固有频率，使其与振动激励源的频率错开。
2. 增加结构刚度：在关键部位增加结构刚度，可以提高船体的固有频率，降低共振的风险。
3. 采用隔振措施：在振动激励源与船体之间安装隔振器，可以减少振动能量的传递，降低船体的振动水平。

四、考虑局部振动的影响

除了整体振动外，船体结构中的局部区域（如甲板、舱壁板、船底板等）也可能发生有害的局部振动。这些局部振动虽然不会对整个船体结构造成破坏，但会导致构件的疲劳破坏或较大的变形及应力，影响结构的功能性。因此，在设计时需要：

1. 对局部结构进行固有频率分析：通过计算局部结构的固有频率，了解其振动特性。
2. 避免局部共振：确保局部结构的固有频率与振动激励源的频率错开，避免局部共振的发生。
3. 加强局部结构强度：在关键部位增加板厚或采用高强度材料，提高局部结构的抗振能力。
4.


五、进行实际工况下的振动测试和评估

在设计完成后，需要进行实际工况下的振动测试和评估，以验证设计效果并发现潜在问题。通过测试，可以了解船体结构在不同航速、装载状态和海况下的振动响应特性，为后续的优化设计提供依据。
